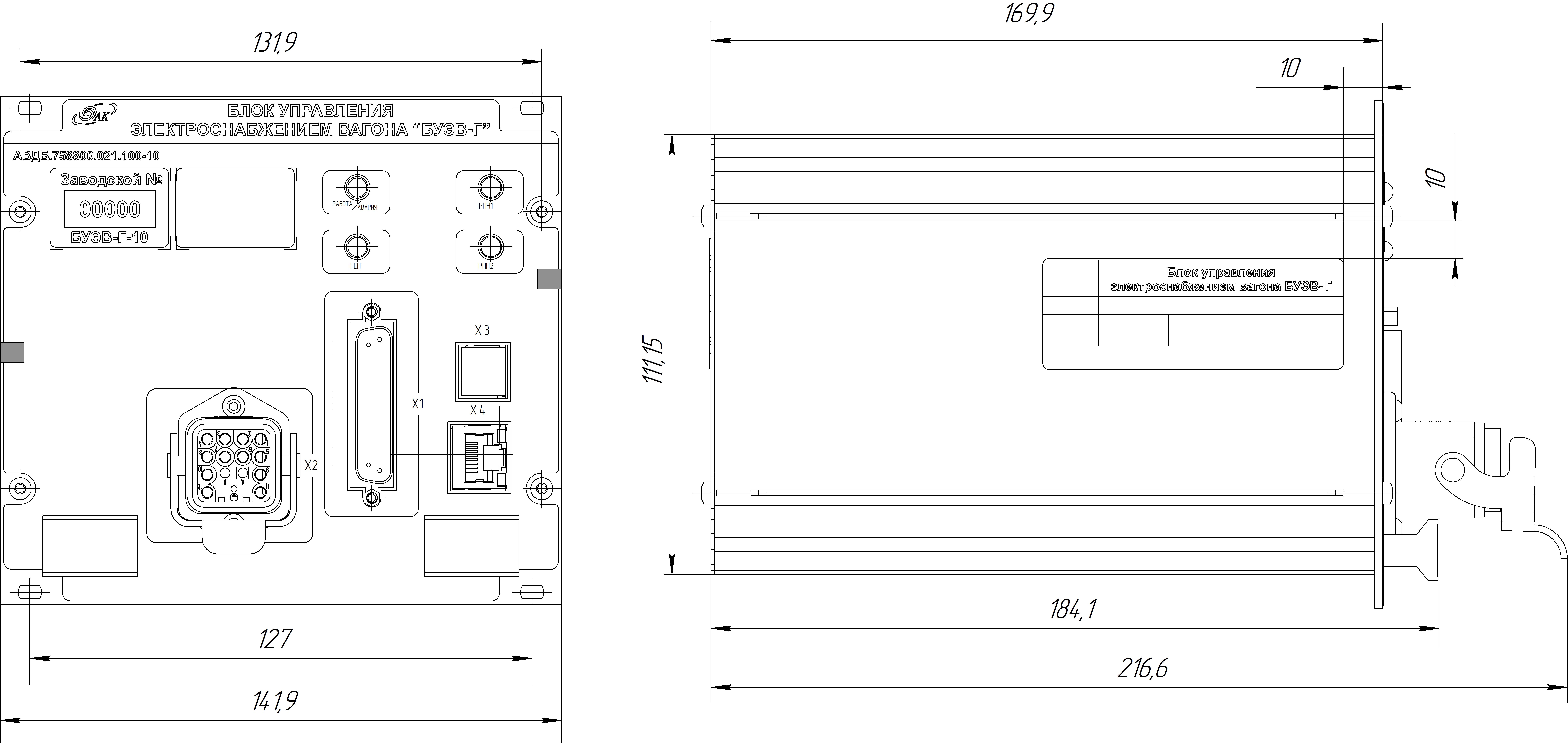

Блок управления электроснабжением вагона БУЭВ-Г 10.02
(Код для заказа: 04.12.03.901)
БУЭВ-Г предназначен для управления электропитанием вагона, контроля параметров сети питания потребителей и защиты потребителей от перенапряжений при аварийных режимах работы. БУЭВ-Г обеспечивает: - управление работой трехфазного генератора переменного тока; - поддержание в заданном диапазоне значений напряжения в цепях подключения потребителей; - заряд аккумуляторной батареи (далее АБ) любого типа; - защиту потребителей при аварийных режимах работы генератора; - отключение потребителей при выходе значений напряжения АБ или генератора за допустимые пределы; - защитные отключения в аварийных режимах работы электрооборудования; - защиту потребителей от повышения среднего значения напряжения в цепях питания выше допустимого; - ограничение величины выпрямленного тока генератора на уровне 235 А путем ограничения тока потребителей; - защиту АБ от глубокого разряда.
Технические характеристики:
| Напряжение питания | 110 В постоянного тока |
| Допустимое изменение напряжения питания | 75…150В постоянного тока |
| Потребляемая мощность | не более 15Вт |
| Интервал рабочих температур | от +1 до +35 °С |
| Группа механического исполнения | М 25 по ГОСТ 17516.1 |
| Масса | не более 3,2 кг |
Заменяемые части:
| Код | Наименование |
|---|---|
| 80.01.10.028 | Измеритель тока |
| 80.01.00.029 | Измеритель фазного напряжения |
| 80.02.80.039 | Плата управления и защиты BUEWG-20 |
| 80.03.20.016 | Плата управления генератором |
Файлы:
| БУЭВ-Г-10 Руководство по эксплуатации |
