Панель номера вагона ПН-2
(Код для заказа: 02.13.01.201)

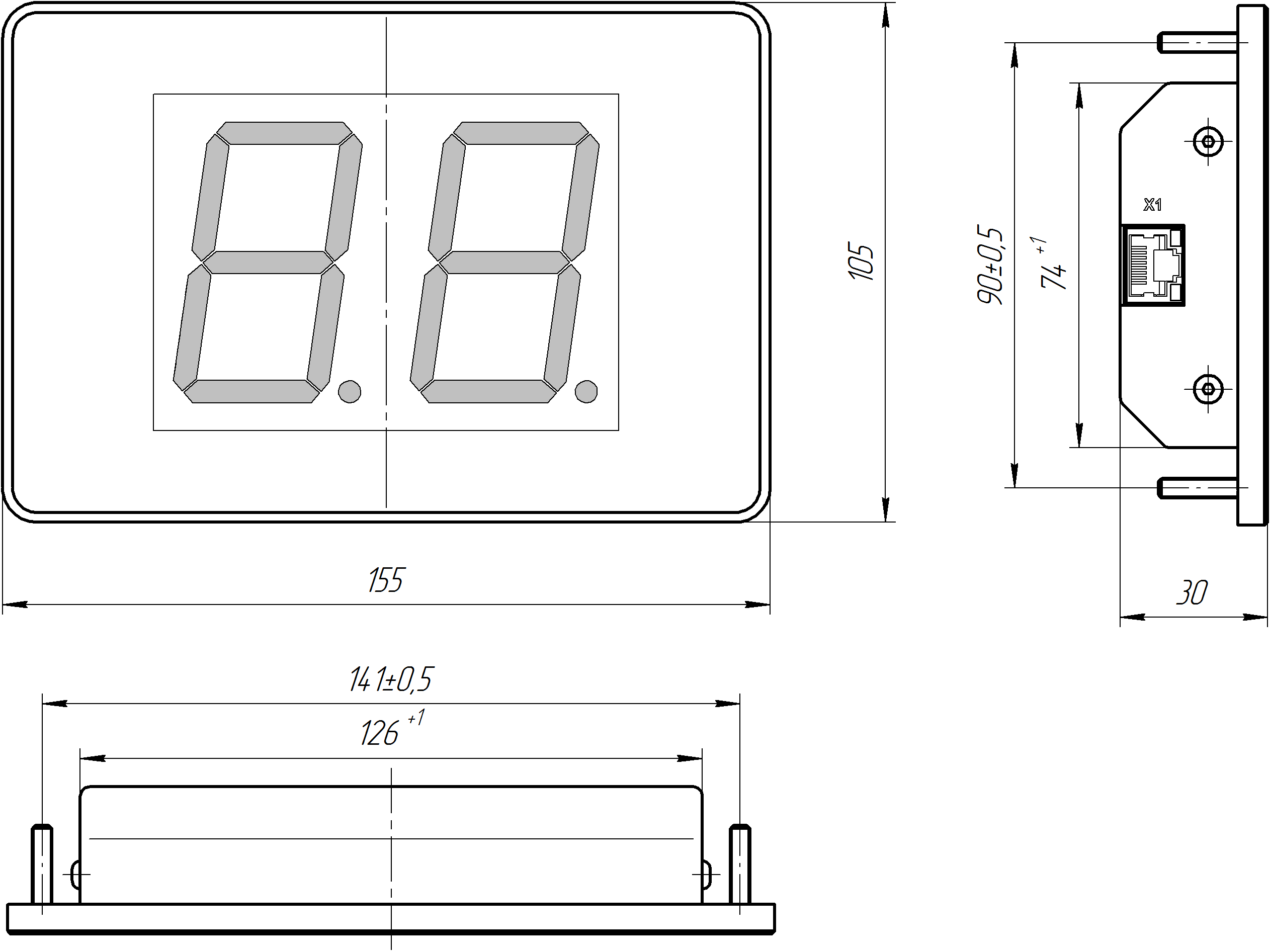

Панель предназначена для отображения информации о номере вагона полученной от контроллера информационных панелей (КИП) через локальную вагонную сеть (ЛВС) и/или сети единой информационной инфраструктуры пассажирского поезда (ЕИИПП), в составе информационной вагонной системы (ИВС). Панель представляет собой 2-х разрядный светодиодный индикатор, размещенный в металлическом корпусе с защитным стеклом. На основании данных получаемых через внешний сетевой интерфейс от контроллера информационных панелей КИП, светодиодный индикатор, встроенный в ПН-2 отображает 2-х разрядный номер. При отсутствии данных из локальной вагонной сети ЛВС на ПН-2 отображается последний полученный номер вагона.
Технические характеристики:
| Напряжение питания | до 24В постоянного тока |
| Потребляемая мощность | не более 10 Вт |
| Группа механического исполнения | М25 по ГОСТ 17516.1-90 |
| Масса | не более 1.1 кг |
| Степень защиты оболочки | не ниже IP21 по ГОСТ 14254-96 |
| Цвет свечения индикатора | белый |
| Тип индикатора | светодиодный 2-х разрядный семисегментный |
| Высота символов индикатора | 56мм |
Заменяемые части:
| Код | Наименование |
|---|---|
| 80.10.90.002 | Панель лицевая ПН-2 |
Файлы:
| ПН-2 Руководство по эксплуатации |
