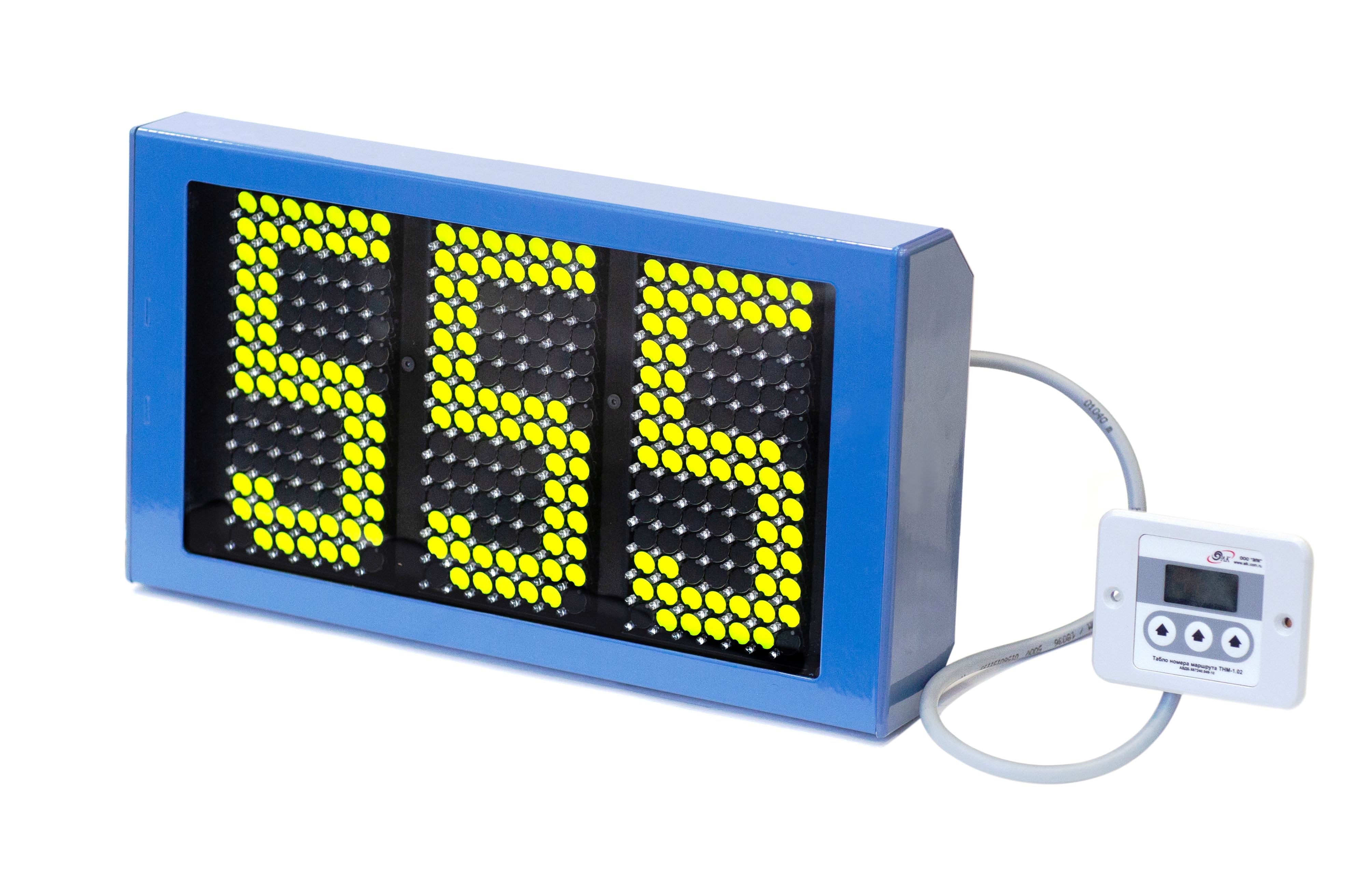

Табло номера маршрута ТНМ-1.02 (далее табло) предназначено для отображения трехзначного порядкового номера маршрута транспорта в диапазоне от 001 до 999. Табло выполнено на базе блинкерных модулей «BUSE» BS10LED со встроенным контроллером управления. Устанавливается внутри салона на кронштейн заказчика. Внутри корпуса ТНМ-1.02 размещена плата, на которой расположены микропроцессор и блинкерные модули со светодиодной подсветкой. Микропроцессор реализует алгоритм формирования цифровой информации на блинкерных модулях. Цифровая информация набирается вручную посредством пульта управления, подключаемого к разъему Х1, расположенному на задней крышке табло. Клавиатура пульта управления имеет трехразрядный индикатор, где каждой из трех цифр соответствует расположенная под ней кнопка. Путем нажатия на кнопки осуществляется круговой перебор символов от 0 до 9, формируется необходимый номер маршрута, который через 5 секунд после окончания набора отображается на табло. В случае отключения питания ТНМ-1.02, номер на табло будет отображаться блинкерами.

Комплект поставки:

Файлы:
