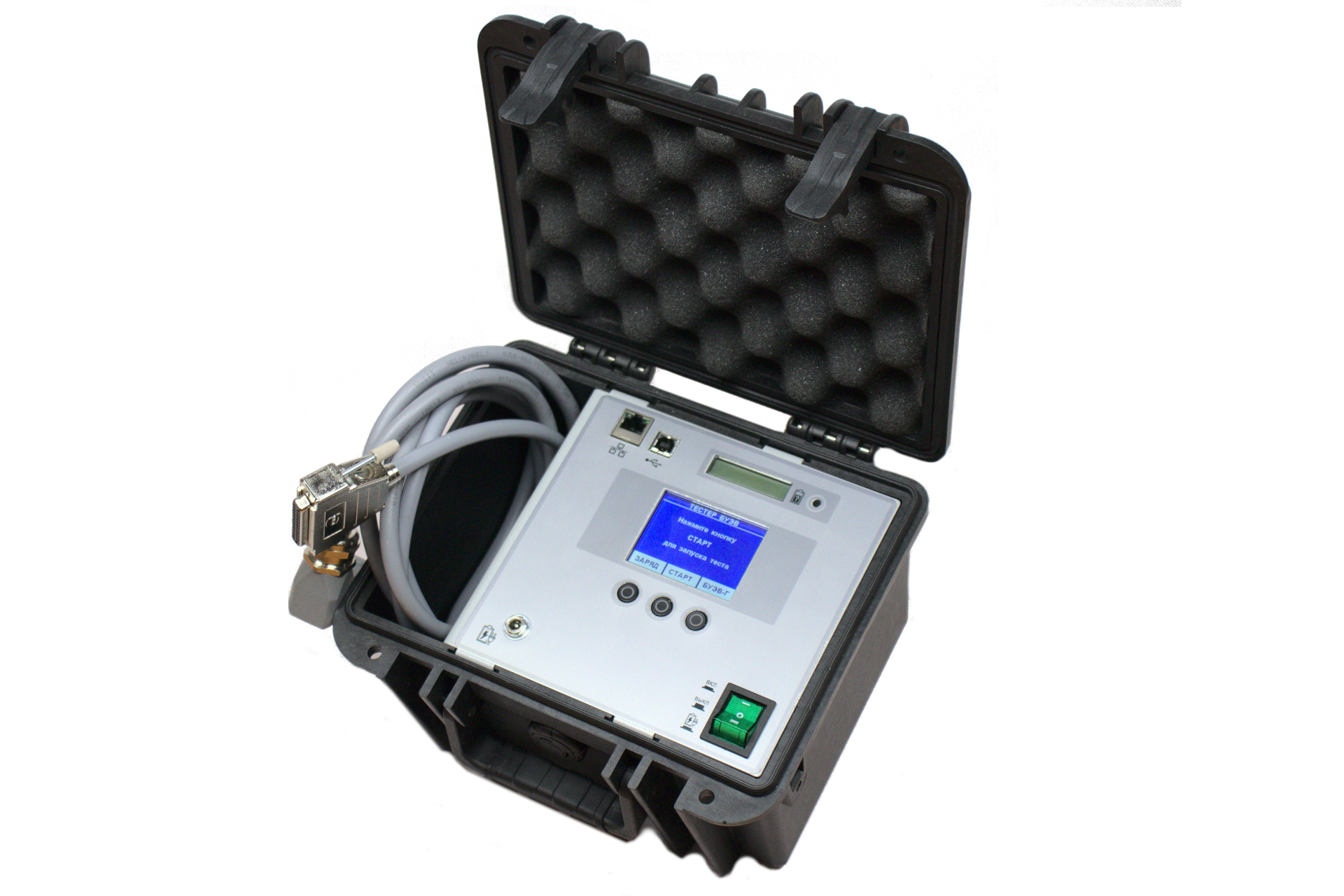

Тестер предназначен для определения исправности или неисправности Блока управления электроснабжением вагона БУЭВ без его демонтажа с вагона в случаях, когда необходимо удостовериться в работоспособности тестируемого устройства.

Питание от встроенной АКБ напряжением 12В

Номинальная емкость встроенной АКБ 6Ач

Заряд встроенной АКБ от сети ~220В

Номинальные значения климатических факторов:

− для эксплуатации в рабочем состоянии соответствуют исполнению УХЛ4, тип атмосферы II по ГОСТ 15150, диапазон температуры среды от +1°С до +45°С;

− хранение, транспортирование и пребывание в нерабочем состоянии допускаются в условиях, соответствующих исполнению У3 по ГОСТ 15150, диапазон температуры среды от -40°С до +50°С

Габаритные размеры, мм (Д х Ш х В) 250 х 219 х 165

Масса тестера не более 5,5 кг

Тестер задаёт управляющие сигналы для проверяемого блока, далее осуществляет проверку работы реле, корректности измерений тока, напряжения, температур. Управляющие сигналы сгруппированы в тесты, на основании которых формируется вывод о успешности их прохождения.

Тесты запускаются друг за другом автоматически, после нажатия кнопки "СТАРТ". По окончании каждого, на экране появляется надпись с результатом тестирования. Если все тесты пройдены успешно, БУЭВ считается исправным. Процедура полного тестирования занимает не более 2-х минут.

При неуспешном прохождении какого либо из тестов, на экране появляется надпись "ОШИБКА" с комментарием о причинах ее возникновения. Тестирование останавливается. БУЭВ считается не исправным.
